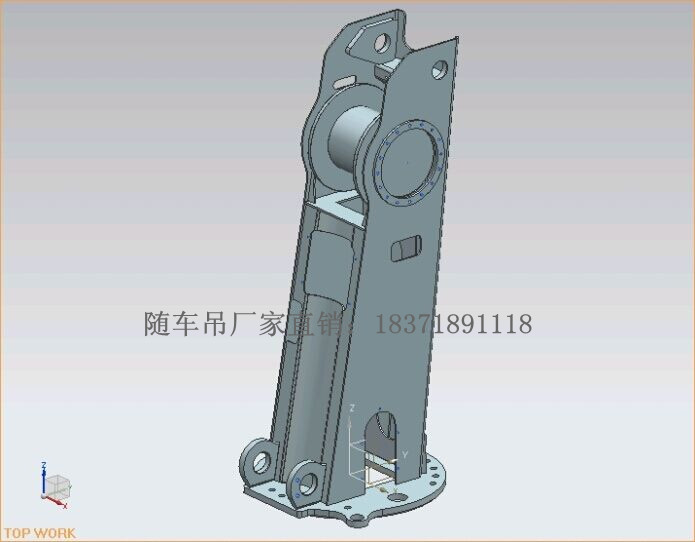

随车吊转台与底座外形结构三维图。随车吊转台采用5边形折弯板加前封板构成,板厚5mm,前封板为避免与变幅油缸干涉,设计成圆弧内凹形。液压绞车采用立板法兰式安装结构。顶部销孔安装吊臂,底部销孔安装变幅油缸,内部安装中心回转接头。转台底板上设计有防止上车旋转的锁止销孔。
如图为:立柱转台结构图

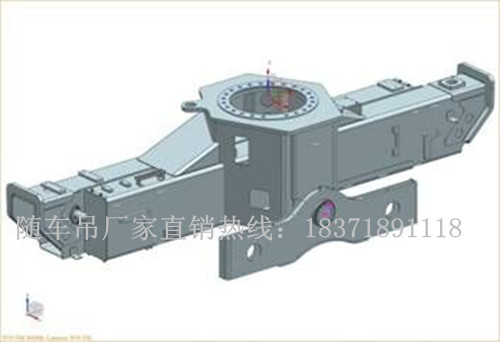

随车吊结构包括六棱柱,顶板,固定支腿,浮动桥,支腿锁,附件焊接等。 底架是下列零部件的安装支架:回转式减速器、活动支腿、上下操纵机构、散热器、液压油箱、电器系统、液压管路等。
如图为:底架外形结构图
