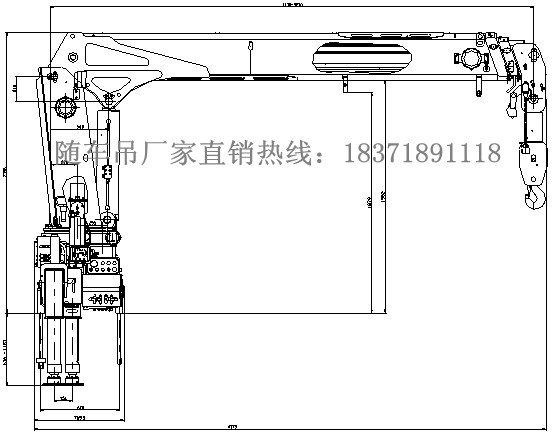

中联5吨随车吊起重参数详解。中联5吨随车吊产品型号:ZLC1250T2, ZLC1250T2随车起重机主要由臂架(3节)、转台、底架、活动支腿、起升机构、回转机构、伸缩机构、变幅机构、操作机构、液压系统、电气系统等几部分组成,无后辅助支腿。随车起重机通过液压系统实现上车的起升、变幅、回转、伸缩四个动作,并安装在载货车底盘上,即可进行起重、运输和自装卸工作。
1、如下为中联5吨随车吊吊机主要技术参数表:
序号 |
参数名称 |
数值 |
单位 |
备注 |
1 |
最大起重量: |
5 |
t |
|
2 |
最大起重力矩: |
130 |
kN.m |
|
3 |
最大工作幅度: |
9 |
m |
|
4 |
最大起升高度: |
11 |
m |
|
5 |
最大吊臂仰角: |
76 |
° |
|
6 |
回转角度: |
360 |
° |
连续 |
7 |
臂架节数: |
3 |
节 |
|
8 |
臂长: |
4130-9230 |
mm |
|
9 |
外形尺寸(长×宽×高): |
4380×2440×2395 |
mm |
|
10 |
前支腿跨距: |
2280-5200 |
mm |
|
11 |
油泵排量: |
40 |
ml/r |
|
12 |
系统流量: |
64.8 |
L/min |
|
13 |
系统压力: |
22 |
MPa |
|
14 |
推荐功率: |
24 |
kw |
|
15 |
液压油箱容积: |
110 |
L |
|
16 |
吊臂伸缩时间: |
17/7 |
s |
|
17 |
吊臂变幅时间: |
14/8 |
s |
|
18 |
转台回转速度: |
3 |
r/min |
|
19 |
起升/下降速度: |
11.4 |
m/min |
|
20 |
整机重量: |
2348 |
kg |
|

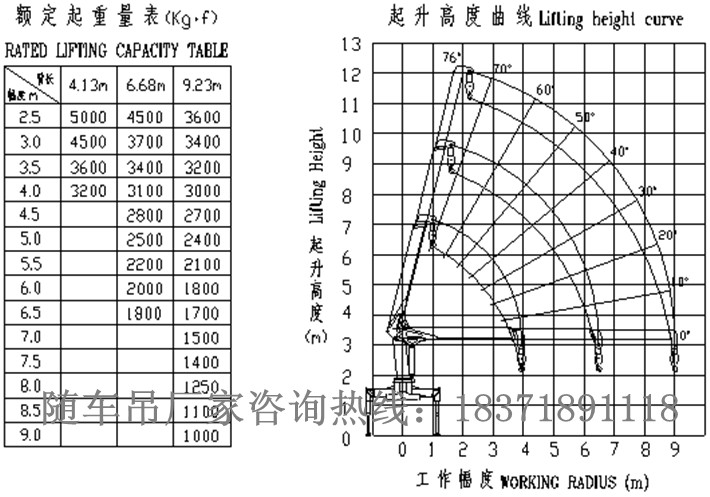

2、中联5吨随车吊额定起重质量表及起升高度曲线表:
